Comment mesurer l’usure des axes et bagues d’excavatrice avant qu’elle ne coûte cher

L’usure des axes et des bagues devient rarement coûteuse du jour au lendemain. Elle commence généralement par un peu de jeu, un léger bruit, de la graisse qui pénètre mal ou un godet qui ne répond plus avec précision. Si elle est ignorée, ce petit mouvement peut se transformer en bagues ovalisées, axes usés, alésages endommagés et travaux d’alésage en ligne.

Mesurer et évaluer l’usure à temps permet de décider quand graisser, ajuster, remplacer ou planifier une réparation plus complète.

Pourquoi les axes et les bagues d’excavatrice sont importants

Les axes et les bagues permettent à la flèche, au balancier, au godet, aux vérins et à la timonerie de se déplacer de façon contrôlée. Lorsqu’ils sont en bon état, la charge est mieux répartie et la machine demeure serrée.

Lorsqu’ils s’usent, le jeu augmente. Ce jeu produit des impacts, du bruit et des mouvements irréguliers. Avec le temps, il peut endommager l’alésage de la bague, déformer l’axe et réduire la productivité.

Axes et bagues PC200 : points d’usure courants

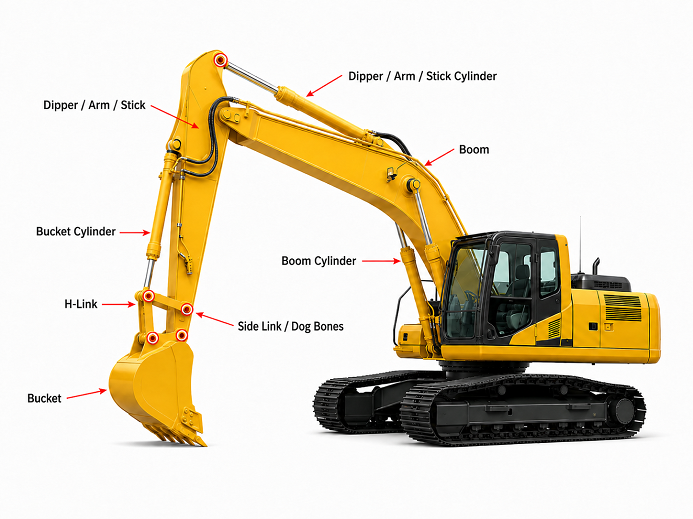

Sur des modèles populaires comme les Komatsu PC200 et PC210, les points d’usure les plus fréquents se trouvent au godet, à la biellette, au balancier, au pied de flèche ainsi qu’aux axes des vérins de flèche, de balancier et de godet. La roche, la démolition, les matériaux abrasifs et le manque de lubrification accélèrent l’usure.

Le fait que la machine continue de travailler ne signifie pas que la timonerie est saine. Une excavatrice peut continuer à charger avec un jeu excessif, mais chaque heure peut augmenter le coût de la réparation.

Signes précoces d’usure

1. Jeu au godet

Si le godet se déplace latéralement ou cogne lors d’un changement de direction, il y a du jeu à inspecter.

2. Claquements ou coups secs

Un claquement au levage, à la fermeture ou au déversement peut indiquer que l’axe se déplace dans une bague usée.

3. Mauvaise circulation de la graisse

Si la graisse n’entre pas, ne sort que d’un côté ou se contamine rapidement, il peut y avoir de l’usure, un joint endommagé, un passage obstrué ou un mauvais alignement.

4. Grincements

Un grincement peut signaler un manque de lubrification ou un contact métal sur métal. Il ne doit pas être ignoré.

5. Perte de précision

Lorsque l’opérateur doit corriger davantage que d’habitude pour contrôler le godet, la timonerie peut être lâche.

Pourquoi remplacer uniquement l’axe peut être une erreur

Un axe neuf installé dans une bague usée ne corrige pas le système. Si la bague est ovalisée, l’axe neuf commencera à travailler de façon irrégulière dès le premier jour. La bague usée peut marquer ou déformer l’axe et réduire la durée de vie de la réparation.

Dans de nombreux cas, l’axe et la bague doivent être évalués ensemble. Si l’un dépasse les tolérances, l’autre mérite probablement aussi une inspection. Remplacer l’ensemble coûte parfois plus cher au départ, mais protège généralement la réparation.

Comment inspecter l’usure des axes et des bagues

Étape 1 : observez le mouvement de l’articulation

Avec la machine sécurisée, observez le mouvement du godet et de la timonerie. Recherchez le mouvement latéral, les coups ou un délai entre le vérin et le composant.

Étape 2 : écoutez sous une faible charge

Un coup sous faible charge peut indiquer du jeu. Écoutez pendant l’ouverture et la fermeture du godet ou lors du levage du balancier.

Étape 3 : vérifiez le jeu du godet

Utilisez un levier ou un mouvement contrôlé pour évaluer le jeu. Il ne suffit pas toujours d’observer de loin; l’usure devient parfois évidente seulement lorsque l’articulation bouge.

Étape 4 : inspectez la graisse et les joints

La graisse doit entrer et ressortir de façon raisonnable. Des joints brisés laissent entrer la saleté et sortir la graisse. Le mélange de terre et de graisse devient une pâte abrasive.

Étape 5 : mesurez les pièces au besoin

En cas de doute, mesurez le diamètre de l’axe, le diamètre intérieur de la bague, l’ovalisation et l’état de l’alésage. Un micromètre, un comparateur intérieur ou l’outil approprié permet de confirmer ce que l’œil ne voit pas.

Qu’est-ce qu’une bague ovalisée?

Une bague ovalisée a perdu sa forme ronde. L’axe ne porte plus uniformément et frappe certaines zones. Cela accélère l’usure et peut endommager l’alésage.

Si la bague est ovalisée, installer un axe neuf règle rarement le problème. La bague doit être remplacée et l’alésage inspecté.

Quand les cales aident — et quand elles n’aident pas

Les cales peuvent réduire le jeu latéral lorsque les surfaces sont encore dans un état acceptable. Elles ne corrigent toutefois pas une bague ovalisée, un axe usé ou un alésage endommagé.

Utiliser des cales pour masquer une usure importante ne fait que retarder la réparation et peut la rendre plus coûteuse.

Bien graisser les axes et les bagues

La bonne graisse et la bonne fréquence sont essentielles. Une excavatrice qui travaille dans la boue, la roche, l’eau, la poussière ou des conditions sévères peut nécessiter un graissage plus fréquent qu’une machine en service léger.

Graisser ne signifie pas seulement appliquer de la graisse. Il faut aussi confirmer qu’elle atteint la bonne zone et que les joints la retiennent.

Habitudes d’opérateur qui accélèrent l’usure

Les chocs, les charges latérales, l’utilisation du godet comme marteau, une mauvaise technique d’excavation ou un graissage insuffisant peuvent accélérer l’usure. L’opérateur a une grande influence sur la durée de vie des axes et des bagues.

Quand remplacer les axes et les bagues

Remplacez-les lorsque le jeu affecte le fonctionnement, que la bague est ovalisée, que l’axe est rainuré ou aminci, que la graisse circule mal ou que l’usure commence à toucher les composants connexes.

Il peut aussi être avantageux de les remplacer pendant une réparation planifiée si la machine est déjà démontée et que l’usure approche la limite.

Que se passe-t-il si l’alésage est endommagé?

Si l’alésage de la bague est ovalisé ou agrandi, une bague neuve peut ne pas tenir correctement. Une réparation par soudage et alésage en ligne peut alors être nécessaire pour rétablir les dimensions.

C’est précisément ce que l’inspection précoce cherche à éviter. Une articulation bien entretenue protège non seulement les axes et les bagues, mais aussi la structure.

Planifier une réparation sur PC200 ou PC210

Avant de commander, confirmez le modèle, le numéro de série, la position du composant et le numéro de pièce. Comparez les formats avec et sans tirets lorsque nécessaire. Prenez des photos et mesurez en cas de doute.

Une bonne planification évite de commander une seule pièce lorsque le système en exige plusieurs.

WQC Parts : pièces Komatsu WQ Certified

WQC Parts fournit des axes, des bagues et des pièces de remplacement Komatsu WQ Certified pour la machinerie lourde. Notre objectif est d’aider à confirmer la bonne pièce selon le numéro, le modèle, le numéro de série et l’application.

Conclusion

L’usure des axes et des bagues doit être mesurée avant qu’elle n’endommage la structure. Écoutez les bruits, observez le mouvement, vérifiez la graisse, mesurez lorsque nécessaire et considérez l’axe et la bague comme un système. Une réparation planifiée coûte moins cher qu’une timonerie détruite.
